直聯式

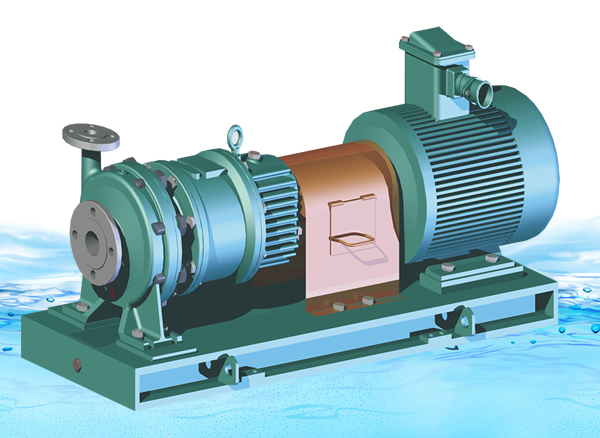

中間軸聯式
概述：
lKIMQ系列磁力驅動切線流泵又稱部分流泵，是我公司吸收國內外先進技術設計開發的特殊離心泵，是懸臂單級、雙級、單吸離心泵。產品符合DIN24256、ISO2858、GB5662-85
工作原理：
lKIMQ系列磁力驅動切線流泵是一種葉片出口安放角β=90•直葉片的全開式葉片泵。其液流特性是依靠葉輪在泵體內帶動液體高速旋轉，使液流在泵體流道壁獲得高壓能、高動能，而泵內流動的液體只有一部分流量沿圓形壓水室的切線方向所裝置的錐形擴散管輸出，其它部分液體隨葉輪作強制回轉流動，從而形成小流量、高揚程特性。其性能特點是：在泵的使用范圍內流量可按工況需要進行調節，而揚程則保持不變。泵的水利性能曲線在工作范圍內呈水平直線。
結構形式：
l整機采用模塊化、后開門式設計，組件通用性強，拆裝快捷，檢修方便。
l全部采用高溫釤鈷2:17磁鋼，耐溫性好
lSIC雙軸承全金屬鎧裝，耐磨、承載能力強；
l大磁隙防刮磨設計，外轉子全金屬封裝避免磁鋼意外脫落；
l隔離套耐壓防沖刷設計,有效解決底部穿孔和介質中顆粒造成的磨損；
l軸向力自平衡系統設計，泵內殘余軸向力小且隨工況變化自行調，確保泵在運行中軸承端面無磨損。
lI型為直聯式：驅動轉子與電動機直接聯接，與從動轉子磁銜接，自動對中，輸送介質溫度小于200℃、無需伴熱、電機功率小于18.5KW的泵，一般采用直聯式。
lII型為中間聯軸式：驅動轉子聯接在軸承箱一端，另一端通過聯軸器與電動機聯接。聯接時需對電機軸與軸承箱軸找正對中。輸送介質溫度大于200℃、需伴熱、電機功率大于15KW的泵，一般采用II型聯接。
主要技術參數：
l流量（Q）: 0.5~20 m3/h
l揚程（H）: 5~300 m
l轉速: 1450 r/min~2900 r/min
l工作溫度： -45℃~250℃
l環境溫度： 不超過40℃
l工作壓力： ≤2.5~5.0Mpa
l動力粘度： µ≤20cP
l配用電動機功率：2.2~75KW
l旋轉方向：從電機端看為逆時針?lè)较?
型號說明：
KIMQ系列磁力驅動化工流程泵的命名方法
例： KIMQ 8/32-200 x2 L
① ② ③ ④ ⑤
① 泵的系列名稱（英文縮寫）：丹東凱銘公司符合國際標準的磁力驅動化工部分流泵；
② 泵的排出口（擴散管）兩端直徑 32(8) mm
③ 葉輪名義尺寸200mm
④葉輪級數2 （單級不注）
⑤ 泵的結構形式為中間聯軸式。（空白-為直聯式；L-為中間聯軸式；B-為保溫中間聯軸式；C-直聯端節式；H-高溫增強中間聯軸式） |
